Siswa SMK TKJ BUSTANUL ULUM Membuat Antena Wajan Bolic Penguat Sinyal Modem/USB WLAN
Cara
Membuat Antena Wajan Bolic Penguat Sinyal Modem/USB WLAN
Apa
itu Wajan Bolic?
Wajan
Bolic adalah sebuah antena yang terbuat dari bahan dasar Wajan. Wajan Bolic
adalah versi keduanya dari Antena Grid, bedanya Wajan Bolic dengan Antena Grid
hanya terletak pada bahan dan efisiensi harganya. Antena grid / satelit seperti
yang kita tahu, harganya sangatlah mahal, mungkin bisa 2 atau 3 juta-an Woow...
Sementara Wajan Bolic hanya membutuhkan biaya kurang dari 200.000. Dengan
fungsinya yang hampir sama dengan antena grid, Wajan Bolic lebih efisien. Wajan
Bolic merupakan antena reciever gelombang radio dengan frekuensi 2.4Ghz. Dan
hebatnya lagi, Wajan Bolic adalah karya anak Indonesia, mantap kan?
Apa
Fungsi dari Si Wajan Bolic ini?
1.
Menembak sinyal WI-FI yang letaknya jauh (bisa menembak sampai 2 Km-9Km)
2.
Memperkuat sinyal wi-fi
3.
Menambah sinyal Modem (jika di gunakan untuk modem, bisa menembak HSDPA sampai
HSUPA)
Nah
inilah tahap yang di tunggu tunggu.
Cara
Pembuatannya?
BAHAN
:
1.
Wajan diameter 36 ? (semakin besar diameternya semakin bagus)
2.
PVC paralon tipis ukuran 3” 30cm
3.
Doff 3” 2 buah
4.
Aluminium foil
5.
Baut + mur ukuran 12 dan 14
6
Bracket dan plat bentuk L bisa beli di toko bangunan
7.
Modem USB WLAN
8.
Kabel USB Extension 1 meter (panjang sesuai kebutuhan, bisa di beli di toko
komputer)
9.
Pipa besi/Bambu dengan panjang ukuran 8-10 meter
PERALATAN
:
1.
Penggaris
2.
Pisau/ Cutter
3.
Gergaji besi
4.
Bor (untuk melubangi wajan dan doff)
5.
Kikir (Untuk memperbesar lubang wajan setelah di-Bor untuk mendapatkan ukuran
yang sesuai dengan Baut ukuran 12 dan 14)
6,
Cemilan sama teh + Lagu Noah-Separuh Aku wakakakak...
PERKIRAAN
HARGA :
Perkiraan
harga yang dikeluarkan untuk membeli bahan WajanBolic adalah kurang dari Rp
300.000 ,-. Bandingkan jikan Anda harus membeli antenna Grid 24 db, yang
bikinan local saja mencapai Rp 500.000 ,- lebih dan yang import bisa mencapai
Rp 1.000.000 ,- lebih. Atau membeli antenna grid local yang harga nya Rp 200.000
,- sedangkan yang import bisa mencapai Rp 300.000 lebih.
LANGKAH-LANGKAH
PEMBUATAN :
1.
Siapkan semua bahan dan peralatan yang dibutuhkan.
2.
Lubangi wajan tepat di tengah wajan tersebut seukuran baut ujuran 14, jika
kurang besar gunakan kikir , cukup satu lubang saja.
Kemudian,
ukur diameter wajan dan kedalaman wajan. Kenapa harus pake ngukur2 segala? Ini
kita gunakan untuk menghitung Feedernya (permukaan pipa yang tidak di lapisi
Alumunium Foil). Rumus mencari Feeder:
F=
D^2/(16*d)
*Ket:
-
F: Feeder
-
D: Diameter Wajan
-
d: Kedalaman Wajan
-
‘^’pangkat, ‘/’ pembagian, ‘*’ perkalian
Contoh
: Wajan dengan D = 70 cm, d = 20 cm maka jarak titik focus dari center dish : F
= D^2 /(16 *d) = 70 ^2 / (16 *20) = 15.3 cm (Bagian yang tidak diberi Alumunium
Foil.
3.
Potong PVC paralon sepanjang 30 cm, kemudian beri tanda untuk jarak feeder-nya
( daerah bebas aluminium foil). Untuk menentukan panjang feeder-nya gunakan
rumus di atas.
4.
Siapkan Doff ( tutup ) paralon 3′. Lubangi wajan sebesar baut untuk menempelkan
doff ( tutup ) paralon 3" tersebut. Kemudian pasang doff ( tutup ) paralon
3′ ke dasar wajan.
5. Siapkan
Modem USB WLAN anda. Tutup modem USB WLAN dengan karet/plester lakban untuk
melindunginya dari hujan.
6. Masukkan
Modem/USB WLAN pada lubang yang sudah di tandai tadi dan ujung modem USB WLAN
akan tampak keluar pada jarak sekitar 5.3 cm dari ujung paralon.
7. Lalu
Kemudian tinggal pasangkan PVC paralon tadi ke wajan yang sudah di pasang doff.
8. Kemudian
tutup PVC paralon

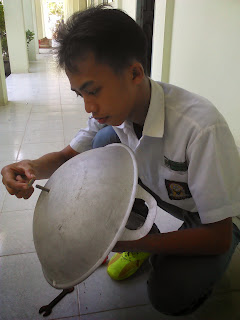

9. Antena
wajan bolic / wajan holic selesai. Sambungkan kabel USB yang sudah di
perpanjang dengan kabel UTP. Antena wajan bolic atau antena wajan holic siap
digunakan. Akan tampak seperti dibawah ini
SMK BU BISAAAA . . . !
